Cómo encontrar el número de parte de tu bomba hidráulica

En hidráulica, el nombre de la pieza no alcanza. “Barril para Sundstrand Serie 20” describe ocho piezas distintas, una por cada modelo del 20 al 27, y la de un modelo no le queda a otro. Lo que identifica la pieza sin margen de error es su número de parte. Aquí te decimos dónde encontrarlo, cómo leerlo y qué hacer si no lo tienes.

Número de parte, de modelo y de serie no son lo mismo

Una bomba de pistón tiene tres números, y cada uno sirve para algo distinto:

• Número de modelo: identifica la bomba completa (familia, tamaño, configuración). Viene en la placa.
• Número de serie: identifica tu unidad en particular. Al fabricante le sirve para saber cómo se armó esa bomba. También viene en la placa.
• Número de parte: identifica cada repuesto, y es el que se cotiza. El barril del modelo 21 es el 9210576; el del modelo 22 es el 9221102. Mismo nombre, piezas distintas.

Dónde encontrar el número de parte

1. En la placa de la bomba

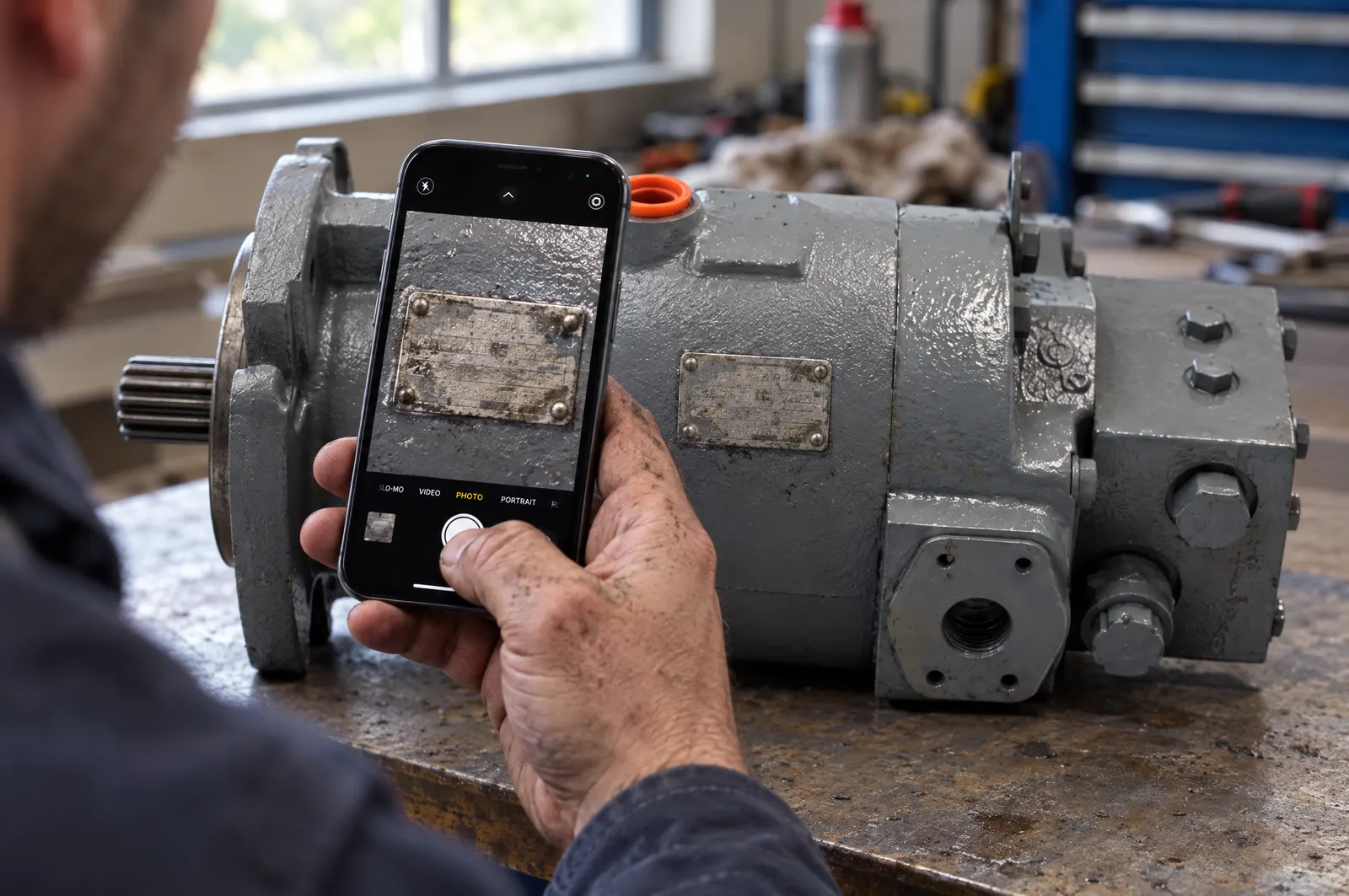

La placa remachada en la carcasa trae el modelo y el número de serie. Con esos dos datos se busca el número de parte de cada pieza en la lista del fabricante. Tómale foto de frente y sin reflejo; si está cubierta de grasa o pintura, límpiala con desengrasante, nunca con lija.

2. En la pieza vieja

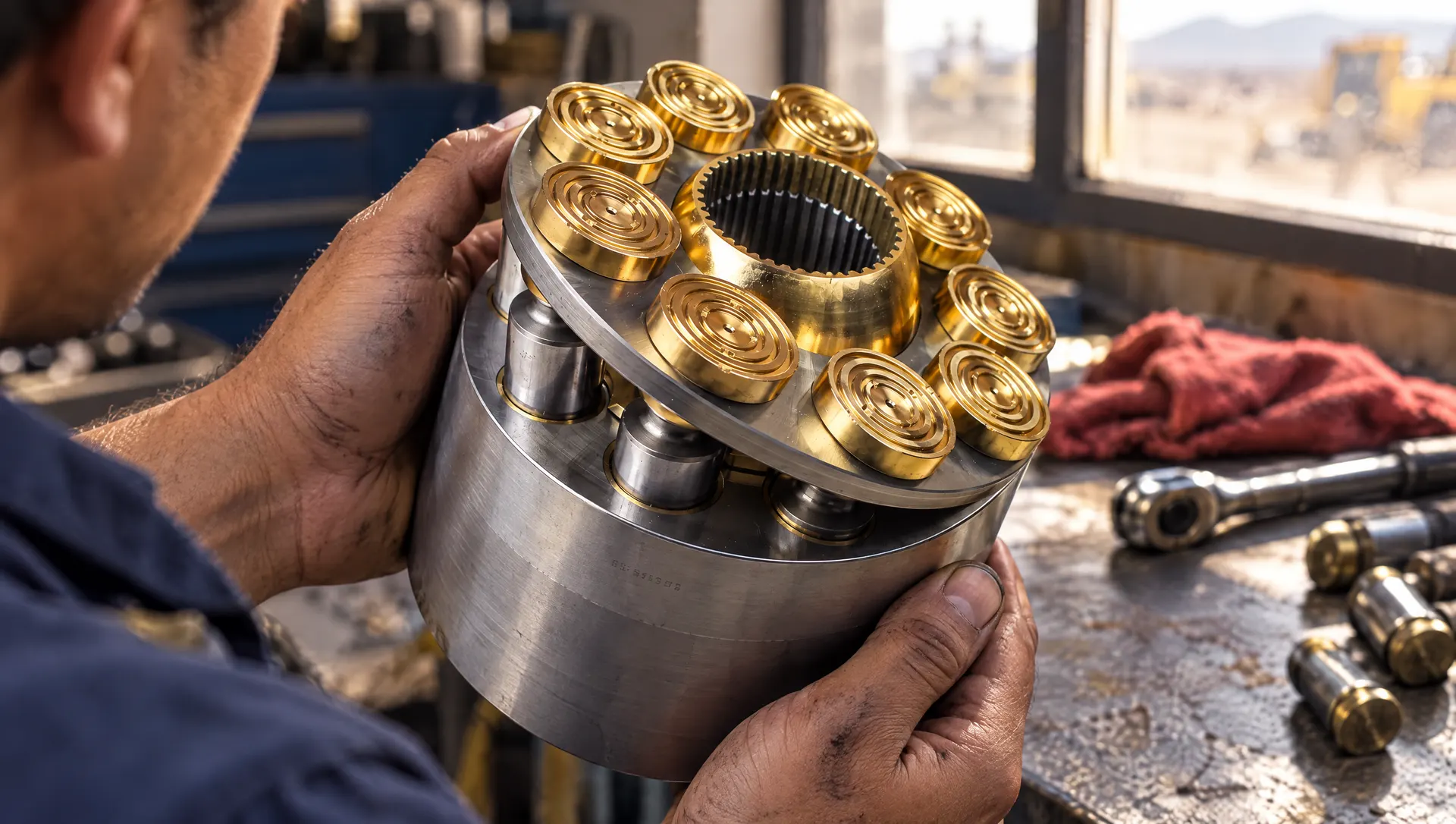

Muchas piezas maquinadas traen el número grabado o troquelado en una cara que no trabaja. Si la pieza está muy gastada el número puede verse incompleto: mándanos la foto de todos modos, con dos o tres dígitos legibles y el modelo de la bomba casi siempre basta para ubicarla.

3. En la lista de partes del manual

Los manuales traen un despiece con cada pieza numerada. Ojo: el número del globo en el dibujo (1, 2, 3…) es la posición, no el número de parte. El número de parte está en la tabla que acompaña al dibujo.

Errores que salen caros

• Un dígito de más o cambiado. Nuestro propio sitio anterior publicaba 92102019 para la bola guía del modelo 21; el número correcto es 9210219. Y 9230532 en lugar de 9230562 para el plato válvula de motor del modelo 23. Ya están corregidos, y si buscas el número viejo te llevamos al correcto.
• Guiones y espacios. 98010238-03, 98010238 03 y 9801023803 son el mismo número: la bomba de carga 98010238-03. Nuestro buscador los reconoce igual.
• Sufijos que sí importan. El set de pistones 9510408 cambia según el sufijo: 9510408-0010 es el del modelo 21 y 9510408-0001 el del modelo 22. Pide siempre el número completo.
• El nombre de la marca. Sundstrand, Sauer-Sundstrand, Sauer-Danfoss y Danfoss son la misma línea de fabricante a lo largo de los años. Si tu manual dice Sauer-Danfoss 9510189, es el mismo 9510189.
• Piezas que sirven a varios modelos. El sello mecánico 9510189 va en los modelos 20, 21 y 22, y el 9510190 en el 23, 24 y 25. Ahí sí se vale pedir por modelo, pero el número es el que manda.

Qué mandarnos para cotizar a la primera

1. El número de parte, si ya lo tienes (aunque sea incompleto).
2. Foto de la placa de la bomba: modelo y número de serie.
3. Foto de la pieza dañada, de frente y de canto.
4. Qué equipo es (marca y modelo de la máquina) y en qué ciudad lo necesitas.

Si ya tienes el número, escríbelo en el buscador de arriba: te lleva directo a la ficha. Si estás reparando una Sundstrand, consulta la tabla de números de parte de la Serie 20 por modelo; si es una Danfoss de 42 cc, la guía de la Serie 90 de 42 cc.
